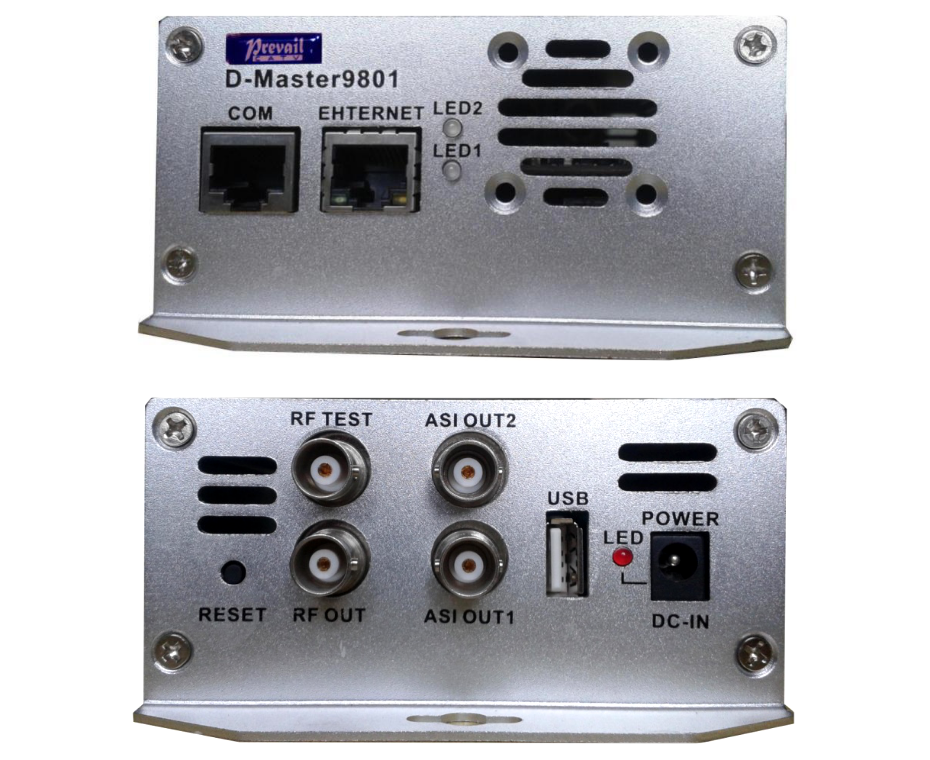

D-Master 9801 IPQAM實現了將監控系統普遍采用的實時流（RTSP封裝的H.264格式的數據流）調制為DVB-C的射頻信號，用戶通過有線電視信號即可直接觀看到小區各監控點的實時情況。最大支持8路監控信號，體積小，攜帶安裝極為方便，社區、酒店、旅館、超市等場所使用本設備極為理想。
n 支持RTSP轉換為MPEG-TS
n IP輸入最大支持8路監控信號
n IP輸入(H.264格式的RTSP流)，1路DVB-C射頻輸出
n RF輸出符號率≤7Mbaud連續可調
n 支持16~256 QAM調制模式
n RF輸出衰減0~20dB連續可調
n RF射頻輸出頻率連續可調（48~863MHz）
n 以太網網管配置操作和狀態監控
|
參數 |
符號 |
描述 |
單位 |
注釋 |
|
機械尺寸 |
||||
|
高 |
H |
53 |
mm |
|
|
寬 |
W |
107 |
mm |
|
|
深 |
D |
171 |
mm |
|
|
IP輸入接口 |
||||
|
類型 |
- |
1000Base-T |
個 |
|
|
連接器類型 |
- |
RJ45 |
|
|
|
最大吞吐量 |
- |
900 |
Mbps |
|
|
兼容協議 |
- |
IP V4,RTSP |
|
|
|
RF輸出接口 |
||||
|
阻抗 |
- |
75 |
W |
|
|
連接器類型 |
- |
BNC |
個 |
|
|
輸出頻率 |
|
48~863 |
MHz |
|
|
輸出電平 |
|
≥120 |
dBuV |
帶0~20dB的可調衰減 |
|
ASI輸出接口 |
||||
|
ASI端口數量 |
- |
2 |
個 |
|
|
阻抗 |
- |
75 |
W |
|
|
連接器類型 |
- |
BNC |
NA |
|
|
TS包傳輸模式 |
- |
均勻 |
NA |
|
|
調制參數 |
||||
|
調制方式 |
|
16~256QAM |
|
|
|
符號率 |
SR |
1~7 |
Mbaud |
|
|
頻道帶寬 |
BW |
1.15~8.05 |
MHz |
|
|
輸出最大有效碼率 |
|
51.6 |
Mbps |
8MHz頻道帶寬，6.957Mbaud符號率，256QAM |
|
調制差錯率 |
MER |
≥40 |
dB |
64QAM，均衡打開 |
|
比特誤碼率 |
BER |
≥9x10E-9 |
|
64QAM，F(xiàn)EC后 |
|
載噪比 |
C/N |
≥45 |
dB |
|
